擋煙垂壁是建筑中不可缺少的消防設施。當建筑發生火災時，升騰的煙霧會快速擴散，在吊頂沒有阻隔的情況下，煙霧會沿著天花板擴散到整個建筑內部，而擋煙垂壁的設置，則把天花板劃分為多個小空間（防煙分區），將火災煙霧蓄積在分區內，并通過排煙系統排出室外。由此可見擋煙垂壁的重要性。

那么擋煙垂壁在設計、安裝及驗收過程中有哪些要求呢？

一、擋煙垂壁設置要求

根據規范《建筑防煙排煙系統技術標準》GB 51251-2017中的規定，以下情況下需設置擋煙垂壁：

建筑的中庭、與中庭相連通的回廊及周圍場所的排煙系統的設計應符合下列規定：

（1）當中庭與周圍場所未采用防火隔墻、防火玻璃隔墻、防火卷簾時，中庭與周圍場所之間應設置擋煙垂壁。

（2）設置排煙系統的場所或部位應采用擋煙垂壁、結構梁及隔墻等劃分防煙分區。防煙分區不應跨越防火分區。

（3）?設置排煙設施的建筑內，敞開樓梯和自動扶梯的開口部應設置擋煙垂壁等設施。

二、擋煙垂壁高度要求

根據規范《擋煙垂壁》XF 533-2012中的規定：

5.1.3.1?擋煙垂壁的擋煙高度應符合設計要求，其最小值不應低于500mm，最大值不應大于企業申請檢測產品型號的公示值。

根據規范《建筑防煙排煙系統技術標準》GB 51251-2017中的規定：

2.1.11?儲煙倉?smoke reservoir

位于建筑空間頂部，由擋煙垂壁、梁或隔墻等形成的用于蓄積火災煙氣的空間，儲煙倉高度即設計煙層厚度。

4.2.2?擋煙垂壁等擋煙分隔設施的深度不應小于本標準第4.6.2條規定的儲煙倉厚度。對于有吊頂的空間，當吊頂開孔不均勻或開孔率小于或等于25%時，吊頂內空間高度不得計入儲煙倉厚度。

4.6.2?當采用自然排煙方式時，儲煙倉的厚度不應小于空間凈高的20%，且不應小于500mm；當采用機械排煙方式時，不應小于空間凈高的10%，且不應小于500mm。同時儲煙倉底部距地面的高度應大于安全疏散所需的最小清晰高度，最小清晰高度應按本標準第4.6.9條的規定計算確定。

4.6.9?走道、室內空間凈高不大于3m的區域，其最小清晰高度不宜小于其凈高的1/2，其他區域的最小清晰高度應按下式計算：

Hq =1.6 +0.1·H′?（4.6.9）

式中：Hq——最小清晰高度（m）；

H′——對于單層空間，取排煙空間的建筑凈高度（m）；對于多層空間，取最高疏散樓層的層高（m）。

三、擋煙垂壁單節寬度要求

根據規范《擋煙垂壁》XF 533-2012中的規定：

5.1.3.2 ?采用不燃無機復合板、金屬板材、防火玻璃等材料制作剛性擋煙垂壁的單節寬度不應大于2000mm；采用金屬板材、無機纖維織物等制作柔性擋煙垂壁的單節寬度不應大于4000mm。

四、擋煙垂壁外觀要求

根據規范《擋煙垂壁》XF 533-2012中的規定：

5.1.1?外觀

5.1.1.1?擋煙垂壁應設置永久性標牌，標牌應牢固，標識內容清楚。

5.1.1.2?擋煙垂壁的擋煙部件表面不應有裂紋、壓坑、缺角、孔洞及明顯的凹凸、毛刺等缺陷：金屬材料的防銹涂層或鍍層應均勻，不應有斑剝、流淌現象。

5.1.1.3?擋煙垂壁的組裝、拼接或連接等應牢固，符合設計要求，不應有錯位和松動現象。

五、施工、驗收及維護管理

3.5.1 擋煙垂壁的各種原材料、施工、驗收及維護管理等，應滿足GB 51251-2017《建筑防煙排煙系統技術標準》、XF 533-2012《擋煙垂壁》等規范、標準的要求。

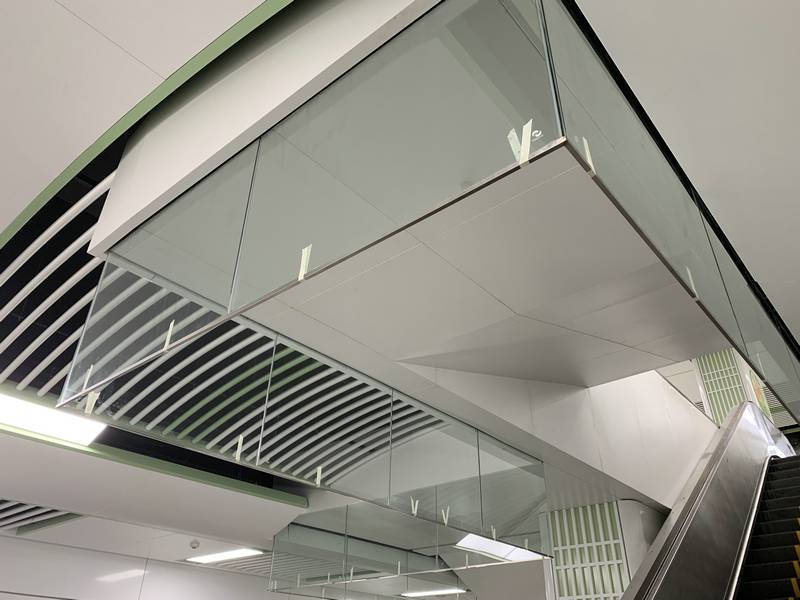

3.5.2?特別說明：擋煙垂壁是否做到吊頂內？如果吊頂為密閉式吊頂，煙氣是聚集在吊頂下，擋煙垂壁不需要做到到吊頂內；如果是格柵等透氣式吊頂（如下圖），則吊頂內應用滿足擋煙垂壁要求的材料將吊頂內的儲煙倉四周封閉，阻擋煙霧在吊頂內橫向流動，避免煙霧通過吊頂內部向其他區域擴散，防止火災蔓延。
